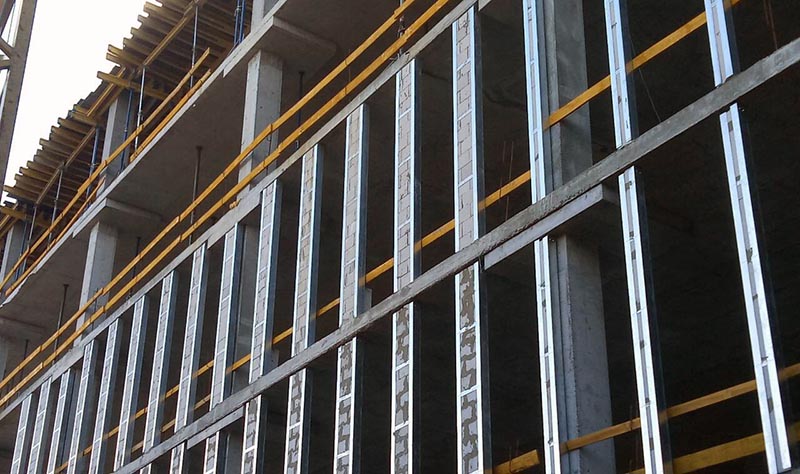

Усиление газобетонных стен с помощью фахверковых стоек из ЛСТК
ЗАПРОСИТЬ РАСЧЁТ НА УСИЛЕНИЕ ГАЗОБЕТОННЫХ СТЕН
ОГЛАВЛЕНИЕ
Современное строительство активно использует лёгкие стальные тонкостенные конструкции (ЛСТК) благодаря их прочности, лёгкости, наличию оцинкованного покрытия и универсальности это идеальное решение для усиления стен из газобетона. При работе с газобетоном, который популярен за свои теплоизоляционные и экологические свойства, иногда возникает необходимость усиления простенков. Одним из эффективных решений является использование фахверковых стоек из ЛСТК для усиления газобетонных простенков. Этот метод сочетает в себе технологичность и экономичность, обеспечивая высокую надежность конструкций.
Проблематика газобетонных простенков
Газобетон, несмотря на свои многочисленные преимущества, обладает низкой устойчивостью к точечным нагрузкам, особенно в зонах, где формируются слабые участки:
Простенки между оконными и дверными проёмами подвергаются значительным горизонтальным и вертикальным нагрузкам.
Сейсмические или ветровые воздействия могут привести к трещинам и деформациям.
При увеличении этажности здания нагрузка на простенки возрастает, что однозначно требует дополнительного укрепления.
Фахверковые стойки из ЛСТК — оптимальный способ усиления, позволяющий сохранить лёгкость конструкции и значительно повысить её прочностные характеристики.
Что такое ЛСТК?
ЛСТК (лёгкие стальные тонкостенные конструкции) представляют собой системы из оцинкованного стального холодногнутого профиля с небольшой толщиной стенки (обычно от 0,7 до 2 мм). Они широко применяются для строительства каркасных зданий и усиления существующих конструкций благодаря следующим преимуществам:
- Высокая прочность на изгиб и сжатие.
- Устойчивость к коррозии благодаря оцинковке.
- Малый вес, что снижает нагрузку на фундамент и основные конструкции.
- Простота монтажа и возможность использования в стеснённых условиях.
Что можно укрепить в газобетонной стене при помощи ЛСТК?
Газобетонные стены часто нуждаются в усилении для повышения их прочностных характеристик, особенно в тех зонах, где на материал действуют концентрированные нагрузки, изгибы или растяжение. Лёгкие стальные тонкостенные конструкции (ЛСТК) обеспечивают высокую жёсткость и гибкость, благодаря чему их можно применять для усиления различных участков газобетонных стен. Вот основные элементы и участки, которые можно укрепить с помощью ЛСТК.
1. Простенки между оконными и дверными проёмами
Описание проблемы:
Простенки — это узкие участки стены между проёмами. Они часто испытывают повышенные нагрузки из-за влияния перекрытий, ветрового давления или сейсмических воздействий. Газобетон в этих зонах может трескаться или деформироваться.
Как укрепить:
- Установка вертикальных фахверковых стоек из ЛСТК по краям простенка.
- Крепление стоек к основанию и верхней части стены через анкеры или дюбели.
- Добавление горизонтальных перемычек для равномерного распределения нагрузки.
Результат:
- Увеличение устойчивости к изгибающим нагрузкам.
- Предотвращение появления трещин.
2. Укрепление углов стен
Описание проблемы:
Углы стен являются критически важными элементами конструкции, так как именно здесь происходят максимальные деформации из-за нагрузки перекрытий, температурных воздействий и усадки здания.
Как укрепить:
- Установка L-образных ЛСТК профилей на внешние углы стены.
- Закрепление профилей химическими анкерами для равномерного распределения нагрузок.
- Создание жёсткой связи между угловыми стойками и основной стеной.
Результат:
- Повышение жёсткости конструкции.
- Устранение риска трещинообразования на стыках стен.
3. Зоны под оконными и над дверными проёмами
Описание проблемы:
Подоконные и наддверные зоны часто подвержены изгибающим нагрузкам, особенно при сильном ветре или вибрациях. Газобетон, не обладающий высокой прочностью на изгиб, может трескаться.
Как укрепить:
- Установка горизонтальных ригелей из ЛСТК под оконными блоками.
- Монтаж перемычек над дверными проёмами.
- Крепление профилей к газобетону с использованием анкеров и саморезов.
Результат:
- Повышение устойчивости зоны к изгибу.
- Равномерное распределение нагрузки.
4. Вертикальные несущие участки
Описание проблемы:
Газобетонные стены, принимающие нагрузку от вышележащих этажей или кровли, испытывают значительное вертикальное сжатие. Это может привести к растрескиванию или разрушению материала.
Как укрепить:
- Установка вертикальных стоек из ЛСТК вдоль всей высоты стены.
- Соединение стоек с основанием и перекрытием для создания единой жёсткой системы.
- Добавление связей между стойками для усиления.
Результат:
- Увеличение несущей способности стены.
- Предотвращение деформаций и трещин при больших вертикальных нагрузках.
5. Зоны сопряжения стен
Описание проблемы:
На стыках внутренних и внешних стен возникают напряжения из-за различий в нагрузках и тепловом расширении. Это может привести к ослаблению соединения и трещинам.
Как укрепить:
- Монтаж вертикальных и горизонтальных профилей в зоне сопряжения.
- Создание каркасного соединения из ЛСТК, усиливающего стык.
- Закрепление профилей к обеим стенам для равномерного перераспределения нагрузки.
Результат:
- Увеличение прочности стыков.
- Защита от трещин в местах соединения.
6. Слабые участки с трещинами
Описание проблемы:
Трещины могут образовываться в любом участке стены из-за усадки, температурных перепадов или перегрузок. Если трещины не устранить, они могут разрастаться и привести к разрушению стены.
Как укрепить:
- Локальное укрепление трещин с помощью вставки горизонтальных и вертикальных профилей из ЛСТК.
- Установка армирующей сетки поверх трещины.
- Покрытие трещины штукатурным раствором или специальными составами.
Результат:
- Устранение трещин и предотвращение их распространения.
- Усиление повреждённых участков.
7. Верхняя часть стен (под перекрытием)
Описание проблемы:
Зона под перекрытием принимает на себя значительные вертикальные нагрузки, что может вызывать растрескивание или деформацию.
Как укрепить:
- Установка горизонтальных ригелей из ЛСТК по всей длине верхней части стены.
- Крепление ригелей к вертикальным стойкам для создания единой жёсткой системы.
- Дополнительная фиксация ригелей к перекрытию.
Результат:
- Устранение риска разрушения верхней части стены.
- Равномерное распределение вертикальной нагрузки.
8. Несущие стены с увеличенной нагрузкой
Описание проблемы:
При надстройке дополнительных этажей или изменении функционала здания (например, замена лёгкой кровли на тяжёлую) нагрузка на несущие стены из газобетона существенно возрастает.
Как укрепить:
- Полное обрамление стены каркасом из вертикальных и горизонтальных профилей ЛСТК.
- Создание каркасной системы, работающей совместно с газобетонной стеной.
- Установка дополнительных стоек в наиболее нагруженных зонах.
Результат:
- Увеличение несущей способности стены.
- Защита от разрушения при высоких нагрузках.
9. Стены в сейсмоопасных районах
Описание проблемы:
Газобетон плохо переносит динамические нагрузки, возникающие при землетрясении. Это может привести к образованию трещин или даже к обрушению стены.
Как укрепить:
- Установка вертикальных и горизонтальных связей из ЛСТК по всей площади стены.
- Дополнительное армирование газобетона сетками или лентами.
- Соединение каркаса ЛСТК с фундаментом и перекрытиями для создания единой системы.
Результат:
- Повышение сейсмостойкости здания.
- Уменьшение риска повреждений при подземных толчках.
ЛСТК — это универсальный инструмент для усиления различных участков газобетонных стен. Они позволяют повысить прочность, устойчивость и долговечность конструкций без значительного увеличения веса или затрат. Правильно выполненное усиление обеспечивает безопасность здания и его долгую эксплуатацию.
Этапы усиления газобетонных простенков с помощью ЛСТК
1. Предварительное обследование и расчёты
Прежде чем приступить к монтажу, важно провести тщательный анализ состояния газобетонного простенка:
- Обследование конструкции: определяются трещины, повреждения, степень нагрузки и общая устойчивость стены.
- Расчёт нагрузок: инженер рассчитывает нагрузки на простенок (включая вертикальные нагрузки от вышерасположенных конструкций и горизонтальные от ветра, сейсмики и других факторов).
- Выбор профилей: в зависимости от нагрузки выбирается тип и сечение ЛСТК профилей. Для простенков обычно используются C-профили или Z-профили толщиной 1–2 мм.
2. Подготовка поверхности
Перед началом монтажа важно правильно подготовить газобетон для обеспечения надёжного контакта с ЛСТК:
- Удаление отделочных материалов (штукатурки, краски, облицовки).
- Очистка поверхности газобетона от пыли и грязи.
- Проверка ровности стены. Если есть сильные неровности, их устраняют выравнивающими составами.
3. Разметка и установка креплений
На этом этапе проводится разметка мест установки ЛСТК стоек и их креплений:
- Размечаются линии по краям простенка, где будут установлены вертикальные стойки.
- Определяется положение горизонтальных перемычек, если они необходимы.
- В местах крепления сверлятся отверстия для анкеров или дюбелей.
Типы креплений:
- Химические анкеры: применяются для обеспечения надёжной фиксации ЛСТК к газобетону. Это один из лучших методов крепления, так как химические составы заполняют поры материала и создают прочную связь.
- Специальные дюбели для газобетона: также используются для фиксации лёгких стальных конструкций.

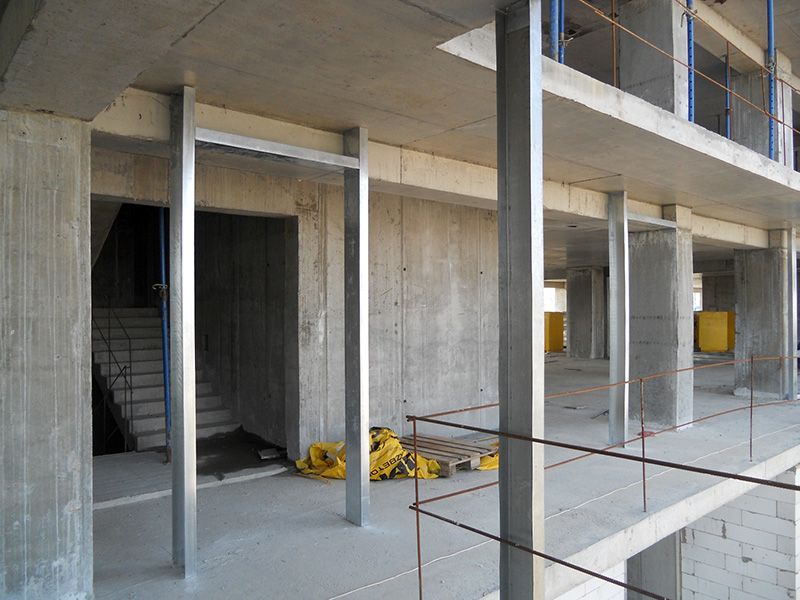

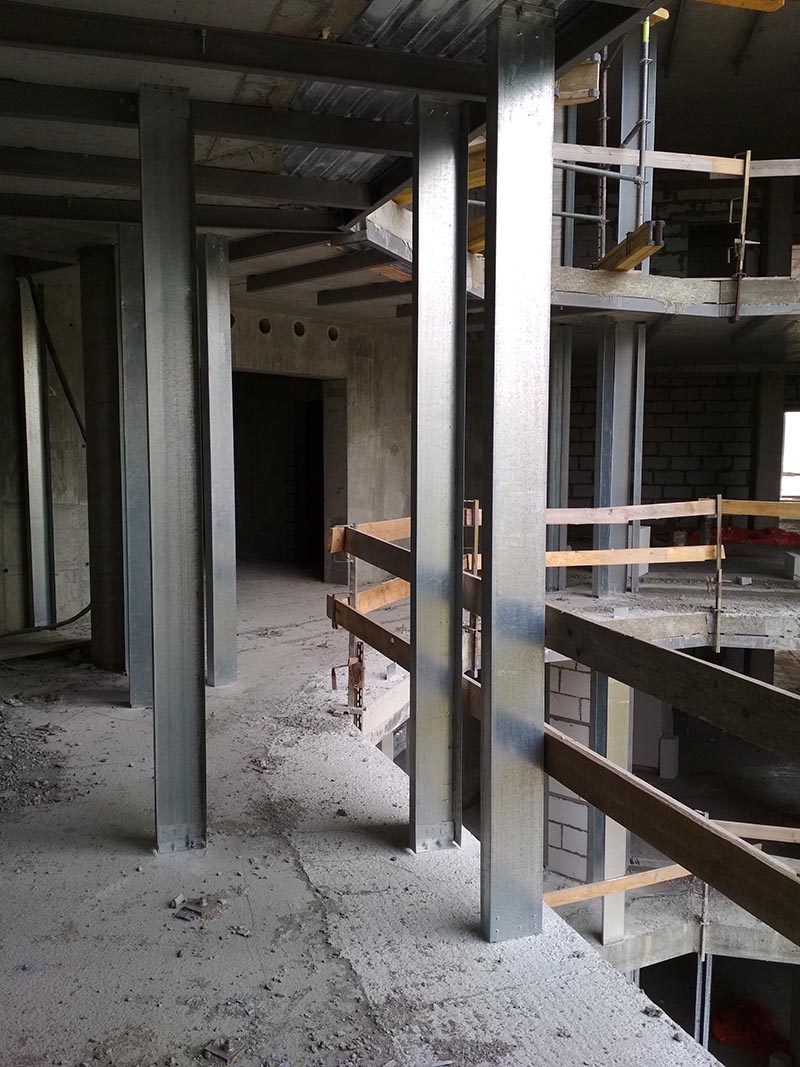

4. Монтаж ЛСТК стоек
Монтаж стоек — ключевой этап, включающий установку вертикальных и, при необходимости, горизонтальных элементов.
Установка вертикальных стоек:
- Профили устанавливаются по краям простенка и крепятся к газобетону через заранее подготовленные отверстия.
- Для равномерного распределения нагрузки между профилем и газобетоном используется прокладка из монтажной ленты или полиуретанового уплотнителя.
Добавление горизонтальных перемычек:
- Горизонтальные элементы из U- или Z-профилей соединяют вертикальные стойки, увеличивая жёсткость всей конструкции.
- Если простенок длинный, между вертикальными стойками могут быть установлены дополнительные ригели.
Крепление стоек между собой:
- ЛСТК стойки соединяются саморезами или болтами. В местах пересечения могут использоваться металлические крепёжные уголки.
- Если требуется дополнительная прочность, можно добавить соединительные пластины.
5. Укрепление узлов соединений
Для обеспечения долговечности конструкции особое внимание уделяется укреплению мест соединений:
- Все болтовые и саморезные соединения должны быть затянуты с определённым усилием, чтобы исключить люфт.
- Узлы крепления к газобетону дополнительно фиксируются монтажной пеной или клеевым составом для предотвращения сдвигов.
6. Дополнительные меры усиления
Армирование простенка:
- На поверхность газобетона накладывается армирующая сетка (металлическая или стекловолоконная), которая дополнительно распределяет нагрузку.
- Сетка закрепляется по всей площади, включая зоны, где установлены ЛСТК стойки.
Штукатурный слой:
- Простенок покрывается штукатуркой с высокими адгезионными свойствами. Штукатурка защищает конструкцию от внешних воздействий и скрывает установленные элементы ЛСТК.
Преимущества использования ЛСТК для усиления простенков
1. Лёгкость и удобство монтажа:
- ЛСТК легко транспортируются и устанавливаются без использования тяжёлой техники.
2. Прочность и долговечность:
- Оцинкованная сталь обеспечивает устойчивость конструкции к коррозии и механическим воздействиям.
3. Сохранение теплотехнических характеристик:
- ЛСТК не нарушают теплоизоляционных свойств газобетона, так как имеют небольшой контакт с материалом.
4. Экономичность:
- Использование ЛСТК обходится дешевле по сравнению с монолитным усилением или использованием железобетонных конструкций.
5. Универсальность:
- Технология подходит для простенков любых размеров и конфигураций.
Пример использования ЛСТК для усиления
Предположим, есть простенок между двумя оконными проёмами длиной 1,5 м. Он испытывает значительные нагрузки из-за веса вышерасположенных этажей. Для его усиления можно выполнить следующие работы:
1. Установить по краям простенка две вертикальные стойки из C-профиля толщиной 1,5 мм.
2. Добавить одну горизонтальную перемычку в верхней части простенка для равномерного распределения нагрузки.
3. Закрепить профили химическими анкерами через каждые 50 см.
4. Облицевать конструкцию армированной штукатуркой.
Заключение
Технология усиления газобетонных простенков с использованием ЛСТК — это надёжный, эффективный и экономичный способ повысить прочность и устойчивость конструкций. ЛСТК позволяет сохранить основные преимущества газобетона (лёгкость, теплоизоляцию) и решить проблемы, связанные с его невысокой прочностью на изгиб и сжатие. Применение этой технологии особенно актуально для зданий с большими оконными и дверными проёмами или расположенных в сейсмоопасных районах.
