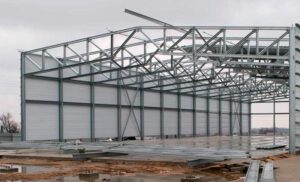

Ферма металлическая — это несущая стержневая конструкция кровли, которая позволяет перекрывать большие пролёты без промежуточных опор. Ангары, склады, торговые центры, зернохранилища, спортивные залы, навесы — везде, где нужно свободное пространство под крышей, работают металлические фермы. Без фермы невозможно построить ни одно здание с пролётом более 6 метров — это базовый несущий элемент любой большепролётной кровли.

РЕДИКОН Инжиниринг изготавливает металлические фермы из ЛСТК-профилей (оцинкованная сталь S350GD+Z275) и горячекатаной стали (S235–S355): 4 базовых типа конструкций, пролёты от 6 до 24 м, болтовой монтаж без сварки на строительной площадке. От заявки до готовых ферм на вашем объекте — от 14 рабочих дней. Каждая ферма проектируется индивидуально под конкретные нагрузки вашего региона и объекта.

В этой статье — полный обзор металлических ферм: от принципа работы и типов конструкций до расчёта нагрузок, изготовления, монтажа и антикоррозионной защиты. Материал подготовлен инженерами РЕДИКОН на основе опыта 600+ реализованных проектов.

---

Содержание

1. Что такое металлическая ферма
2. Типы металлических ферм
3. Конструктивные элементы фермы
4. Расчёт нагрузок на ферму
5. Технические характеристики ферм РЕДИКОН
6. Изготовление ферм на заводе
7. Монтаж ферм: пошаговая инструкция
8. Антикоррозионная защита
9. Преимущества ферм РЕДИКОН
10. Сферы применения
11. Стоимость и как заказать ферму
12. Нормативная база
13. Часто задаваемые вопросы (FAQ)

---

1. Что такое металлическая ферма

Определение и принцип работы

Ферма металлическая — это пространственная или плоская стержневая конструкция, состоящая из прямолинейных элементов (стержней), соединённых в узлах. Основное назначение фермы — воспринимать внешние нагрузки (вес кровли, снег, ветер, подвесное оборудование) и передавать их на опорные конструкции — колонны или стены здания.

Принцип работы фермы основан на геометрической неизменяемости треугольника. В отличие от четырёхугольника, треугольник не меняет форму под действием внешних сил, даже если его узлы шарнирные. Именно поэтому большинство схем ферм состоит из треугольных ячеек: каждый треугольник образуется поясом и элементами решётки — раскосами и стойками.

Ферма работает следующим образом: внешняя нагрузка (вес кровли, снега, ветра) прикладывается к верхнему поясу через прогоны. Верхний пояс передаёт усилия на раскосы и стойки, которые, в свою очередь, перераспределяют их на нижний пояс. В итоге верхний пояс работает преимущественно на сжатие, нижний — на растяжение, а элементы решётки — на сжатие или растяжение в зависимости от их расположения и схемы нагружения.

Именно такой принцип распределения усилий позволяет ферме перекрывать значительные пролёты — от 6 до 24 м и более — при относительно небольшом расходе металла. Для сравнения: сплошная балка того же пролёта потребовала бы значительно большего сечения и, соответственно, большей массы.

Краткая история: от дерева до ЛСТК

Фермы как конструктивный принцип известны со времён Древнего Рима, где деревянные фермы использовались для перекрытия базилик и мостов. Римские инженеры уже тогда понимали преимущество треугольной геометрии: деревянные фермы перекрывали пролёты до 30 м без промежуточных опор, что было невозможно для балочных конструкций того времени.

В Средневековье фермы оставались деревянными — готические соборы, ратуши и замки перекрывались сложными стропильными системами, которые по сути являлись фермами. Однако настоящий расцвет фермовых конструкций начался в XIX веке с развитием металлургии и железнодорожного строительства.

Промышленная революция создала спрос на большепролётные конструкции: железнодорожные мосты, вокзалы, фабричные цеха, выставочные павильоны. Дерево уступило место чугуну, а затем — стали. В этот период появились классические схемы ферм, названные в честь их изобретателей:

• Ферма Пратта (1844) — диагонали наклонены от середины к опорам, работают на растяжение. Одна из самых распространённых схем и сегодня.
• Ферма Гау (1840) — обратная схема: диагонали наклонены от опор к середине, работают на сжатие.
• Ферма Уоррена (1848) — равносторонние треугольники без вертикальных стоек. Элегантная и экономичная схема.
• Ферма Полонсо (1837) — с приподнятым нижним поясом. Позволяет увеличить полезную высоту помещения.

В XX веке стандартными стали фермы из горячекатаных профилей: уголков, швеллеров, двутавров. Сварка заменила клёпку, что упростило изготовление, но создало зависимость от квалифицированных сварщиков на строительной площадке. Каждая ферма требовала индивидуальной сборки из отдельных заготовок, что делало процесс длительным и дорогим.

Настоящий прорыв произошёл во второй половине XX века с появлением технологии ЛСТК — лёгких стальных тонкостенных конструкций. Холоднокатаные оцинкованные профили толщиной 1,5–4,0 мм позволили создавать фермы, которые:

• Легче горячекатаных на 30–50%
• Не требуют сварки на объекте (болтовой монтаж)
• Имеют заводскую антикоррозионную защиту (оцинкование Z275)
• Транспортируются в компактном разобранном виде
• Изготавливаются на автоматизированных линиях с ЧПУ (высокая точность, повторяемость)

В Украине технология ЛСТК получила распространение с 2000-х годов. Сегодня ЛСТК-фермы — стандартное решение для промышленного, коммерческого и частного строительства при пролётах до 18 м. Именно ЛСТК-фермы стали основным продуктом РЕДИКОН.

Ферма, балка или арка: что выбрать

Ферма — не единственный способ перекрыть большой пролёт. Существуют также балочные и арочные конструкции. Выбор зависит от пролёта, нагрузок, высоты помещения и бюджета.

Параметр	Ферма	Балка (двутавр)	Арка
Оптимальный пролёт	6–24 м	до 12 м	12–50 м
Расход металла	Средний	Высокий	Низкий (при больших пролётах)
Конструктивная высота	1/6–1/10 пролёта	1/10–1/15 пролёта	Минимальная
Сложность изготовления	Средняя	Низкая	Высокая
Монтаж без крана	Да (ЛСТК, до 12 м)	Нет	Нет
Форма кровли	Скатная или плоская	Плоская	Арочная
Внутреннее пространство	Максимальное	Максимальное	Ограничено формой арки

Вывод: ферма — оптимальное решение для пролётов 6–24 м со скатной или плоской кровлей. Балка подходит для малых пролётов (до 12 м) при ограниченной высоте. Арка — для больших пролётов (свыше 18 м), где допустима арочная форма.

ЛСТК-ферма vs горячекатаная: что выбрать

Металлические фермы изготавливаются из двух принципиально разных типов профилей. ЛСТК-профили — это холоднокатаные оцинкованные С- и U-образные профили толщиной 1,5–4,0 мм. Горячекатаные профили — это уголки, швеллеры и двутавры толщиной 6–16 мм и более.

Параметр	ЛСТК-ферма	Горячекатаная ферма
Профиль	Холоднокатаный оцинкованный С/U	Уголок, швеллер, двутавр
Вес	Легче на 30–50%	Тяжелее
Максимальный пролёт	до 18 м	до 24 м и более
Монтаж	Болтовой, без сварки	Сварка или болтовой
Коррозионная защита	Оцинкование Z275 (50+ лет)	Покраска (каждые 5–7 лет)
Транспортировка	Компактная (разборная)	Крупногабаритная
Потребность в тяжёлой технике	Нет (до 12 м)	Да (автокран)
Стоимость изготовления	Ниже	Выше
Стоимость монтажа	Ниже (без сварщиков)	Выше (нужны сварщики)

Главное: ЛСТК-ферма — оптимальный выбор для пролётов до 18 м. Она легче, дешевле в монтаже, не требует покраски и обслуживания. Горячекатаная ферма — для пролётов свыше 18 м или экстремальных нагрузок (тяжёлое крановое оборудование, агрессивная среда).

---

2. Типы металлических ферм

Тип фермы определяется формой кровли, углом наклона, пролётом и архитектурными требованиями к зданию. РЕДИКОН изготавливает 4 базовые конфигурации кровельных ферм, каждая из которых адаптируется под конкретный пролёт, нагрузки и условия эксплуатации.

Двускатная треугольная ферма

Классическая конфигурация для скатных крыш. Верхний пояс образует два ската с углом наклона от 15° до 30°. Конёк расположен посередине пролёта, что обеспечивает симметричный водоотвод.

Применение: ангары, склады, производственные цеха, сельскохозяйственные здания, частные дома с большим пролётом. Это самый распространённый тип фермы в промышленном и коммерческом строительстве.

Оптимальный пролёт: 9–24 м. Для пролётов менее 9 м конструкция избыточна — дешевле использовать балку или стропильную систему. Для пролётов свыше 24 м нужна горячекатаная сталь или специальные решения.

Преимущества: эффективный водоотвод, возможность использования чердачного пространства, простота конструктивного решения, максимальная жёсткость при минимальном расходе металла.

Ограничения: требует большей высоты здания по сравнению с фермами с параллельными поясами. Угол наклона менее 15° приводит к повышенным снеговым нагрузкам.

Односкатная треугольная ферма

Ферма с одним наклонным верхним поясом и горизонтальным нижним. Угол наклона — от 6° до 15°. Верхняя часть фермы примыкает к стене существующего здания или к более высокой конструкции.

Применение: навесы для автомобилей, пристройки к существующим зданиям, паркинги, зоны разгрузки, хозяйственные сооружения, навесы над входами, автомойки.

Оптимальный пролёт: 6–12 м. При больших пролётах односкатная конструкция становится менее эффективной, чем двускатная, из-за неравномерного распределения усилий.

Преимущества: простота конструкции, удобство примыкания к существующим зданиям, возможность каскадного расположения (несколько навесов подряд), меньший расход материала для малых пролётов.

Ограничения: меньшая жёсткость по сравнению с двускатной фермой того же пролёта. При углах менее 6° затруднён водоотвод с кровли.

Ферма с параллельными поясами (двускатная)

Верхний и нижний пояса расположены параллельно (или с минимальным уклоном 1,5–3% для водоотведения). Конструктивная высота фермы постоянна по всей длине, что обеспечивает минимальную строительную высоту.

Применение: торговые центры, офисные здания, выставочные залы, спортивные комплексы — везде, где нужна плоская крыша и минимальная высота конструктивной зоны между перекрытием и кровлей.

Оптимальный пролёт: 9–18 м. При малых пролётах (до 9 м) ферма с параллельными поясами нерациональна — дешевле балка. При больших пролётах (свыше 18 м) требуется существенное увеличение высоты фермы.

Преимущества: минимальная строительная высота, удобство прокладки инженерных коммуникаций в межферменном пространстве, эстетичный вид (плоская крыша), возможность устройства эксплуатируемой кровли.

Ограничения: меньшая эффективность при восприятии равномерно распределённой нагрузки по сравнению с треугольной фермой. Требует организации водоотведения с плоской крыши.

Ферма с параллельными поясами (односкатная)

Аналогична предыдущей, но с односторонним уклоном 3–8%. Верхний и нижний пояса параллельны, вся конструкция наклонена в одну сторону.

Применение: технические здания, складские модули, пристройки к существующим сооружениям, вспомогательные производственные помещения.

Оптимальный пролёт: 6–12 м. Эта конфигурация сочетает преимущества плоской кровли с простотой водоотведения в одну сторону.

Преимущества: простота водоотведения (одно направление), удобство примыкания к существующим зданиям, минимальная строительная высота.

Ограничения: неравномерное распределение усилий (верхняя часть нагружена больше), ограниченный максимальный пролёт.

Другие типы ферм

Помимо четырёх базовых конфигураций, в строительной практике применяются и другие типы:

• Полигональная ферма — верхний пояс ломаный, приближённый к параболе. Эффективна для больших пролётов (18–36 м), поскольку форма верхнего пояса близка к эпюре моментов, что уменьшает усилия в элементах решётки.
• Сегментная ферма — верхний пояс криволинейный (приближённый к дуге окружности). Применяется для арочных кровель без использования полноценных арок.
• Ферма с ломаным нижним поясом (ферма Полонсо) — нижний пояс приподнят в средней части. Позволяет уменьшить длину сжатых раскосов и увеличить полезную высоту помещения.

РЕДИКОН изготавливает нестандартные конфигурации по индивидуальному проекту. Если ни один из 4 базовых типов не подходит — инженер разработает оптимальное решение под ваш объект.

Сравнение типов ферм

Параметр	Двускатная треугольная	Односкатная треугольная	Параллельные пояса (двускатная)	Параллельные пояса (односкатная)
Угол наклона	15–30°	6–15°	1,5–3% (минимальный)	3–8%
Оптимальный пролёт	9–24 м	6–12 м	9–18 м	6–12 м
Высота фермы	1/5–1/7 L	1/6–1/8 L	1/8–1/12 L	1/8–1/12 L
Эффективность (расход металла)	Высокая	Средняя	Средняя	Ниже средней
Водоотведение	Двустороннее	Одностороннее	Требует организации	Одностороннее
Полезный объём под крышей	Большой (чердак)	Средний	Минимальный	Минимальный
Типичное применение	Ангары, склады, цеха	Навесы, пристройки	ТРЦ, офисы, залы	Технические здания

Как выбрать тип фермы

Выбор типа фермы зависит от нескольких факторов:

1. Форма кровли. Скатная крыша → треугольная ферма. Плоская крыша → ферма с параллельными поясами.
2. Количество скатов. Два ската → двускатная. Один скат (пристройка, навес) → односкатная.
3. Пролёт. До 12 м — любой тип. 12–18 м — двускатная треугольная или с параллельными поясами. Свыше 18 м — двускатная треугольная или полигональная из горячекатаной стали.
4. Высота здания. Ограниченная высота → ферма с параллельными поясами (минимальная конструктивная высота). Высота не ограничена → треугольная (эффективнее).
5. Назначение. Склад, ангар → двускатная треугольная. Торговый центр → параллельные пояса. Навес → односкатная.

Упрощённая схема выбора:

• Нужна скатная крыша? → Двускатная треугольная (если два ската) или Односкатная треугольная (если один скат / пристройка / навес).
• Нужна плоская крыша? → Параллельные пояса двускатная (отдельное здание) или Параллельные пояса односкатная (пристройка / техническое здание).
• Пролёт больше 18 м? → Горячекатаная сталь или полигональная ферма (индивидуальный проект).
• Пролёт до 12 м и нужна минимальная стоимость? → Односкатная треугольная ЛСТК.
• Пролёт 12–18 м и стандартный ангар/склад? → Двускатная треугольная ЛСТК — самое распространённое и эффективное решение.

Не уверены, какой тип выбрать? Отправьте запрос с описанием объекта — инженер РЕДИКОН подберёт оптимальную конфигурацию и выполнит расчёт бесплатно.

---

3. Конструктивные элементы фермы

Чтобы заказать ферму осознанно, полезно понимать, из чего она состоит и какую роль выполняет каждый элемент. Это помогает общаться с инженерами на одном языке, оценивать качество изготовления и контролировать монтаж.

Пояса фермы

Верхний пояс — это верхняя линия фермы, на которую через прогоны опирается кровельный материал. Верхний пояс воспринимает основную нагрузку от кровли, снега и ветра и работает преимущественно на сжатие. Поскольку сжатый элемент может потерять устойчивость (выгнуться), верхний пояс проектируют с бо́льшим сечением, чем нижний.

В ЛСТК-фермах верхний пояс изготавливают из С-образного профиля толщиной 2,0–4,0 мм, в горячекатаных — из парных уголков или швеллеров.

Нижний пояс — нижняя линия фермы, которая работает преимущественно на растяжение. Поскольку сталь отлично работает на растяжение, нижний пояс может иметь меньшее сечение, чем верхний. В ЛСТК-фермах используют С- или U-образный профиль толщиной 1,5–3,0 мм.

Нижний пояс определяет полезную высоту помещения — к нему подвешивают освещение, инженерные коммуникации, кран-балки (при соответствующем расчёте).

Расстояние между поясами (высота фермы) — один из ключевых параметров. Чем больше высота фермы, тем меньше усилия в поясах (при том же пролёте и нагрузке), но тем больше материала идёт на решётку. Оптимальное соотношение высоты к пролёту для треугольных ферм — 1/5–1/7, для ферм с параллельными поясами — 1/6–1/10.

Решётка: раскосы и стойки

Раскосы — диагональные стержни, соединяющие верхний и нижний пояса. Они воспринимают поперечную силу и могут работать как на сжатие, так и на растяжение в зависимости от направления наклона и схемы нагружения.

Стойки — вертикальные стержни между поясами. Воспринимают локальную нагрузку от прогонов, подвесного оборудования и т.д. Стойки обычно работают на сжатие.

Вместе раскосы и стойки образуют решётку фермы — систему стержней, которая обеспечивает геометрическую неизменяемость конструкции и передаёт нагрузки между поясами.

Типы решёток:

Тип решётки	Описание	Преимущества	Применение
Треугольная	Только раскосы (без стоек)	Минимум элементов, простота	Лёгкие фермы, малые пролёты
Раскосная (Пратта)	Стойки + раскосы (раскосы наклонены от опоры к середине)	Раскосы — на растяжение, стойки — на сжатие	Самая распространённая схема
Встречно-раскосная (Гау)	Стойки + раскосы (раскосы наклонены от середины к опоре)	Раскосы — на сжатие, стойки — на растяжение	Редко используется
Крестовая	Перекрёстные раскосы в каждой панели	Работает при знакопеременных нагрузках	Крановые фермы, сейсмические зоны
Ромбическая	Два ряда раскосов образуют ромбы	Высокая жёсткость на кручение	Большие пролёты, пространственные фермы

В ЛСТК-фермах РЕДИКОН чаще всего применяется треугольная решётка (для лёгких кровель) или раскосная решётка Пратта (для средних и больших нагрузок). Обе схемы позволяют выполнить болтовой монтаж без сварки.

Узловые соединения

Узел фермы — это точка, где сходятся два или более стержней. Качество узловых соединений определяет надёжность всей фермы. Существуют два принципиальных типа:

Сварные узлы — стержни свариваются непосредственно или через фасонки (стальные пластины-накладки). Преимущества: жёсткое соединение, компактность. Недостатки: требуют квалифицированного сварщика, повреждают оцинкование, сложно контролировать качество на объекте.

Болтовые узлы — стержни соединяются болтами через фасонки или непосредственно (при нахлёсточном соединении). Именно этот тип использует РЕДИКОН для ЛСТК-ферм. Преимущества: не требуют сварщиков, не повреждают оцинкование, легко контролировать качество (визуальный осмотр + момент затяжки), позволяют сборку-разборку.

В ЛСТК-фермах РЕДИКОН используются болты М12–М16 класса прочности 8.8. Отверстия перфорируются на заводе с точностью ±0,5 мм, что гарантирует совпадение при монтаже. Каждый узел рассчитывается на срез и смятие по Еврокоду 3.

Опорные узлы

Опорный узел — соединение фермы с колонной или стеной. От типа опорного узла зависит работа всей конструкции:

• Шарнирная опора — ферма может поворачиваться относительно колонны. Передаёт только вертикальную и горизонтальную реакции. Проще в изготовлении и монтаже. Используется в большинстве случаев.
• Жёсткая опора — ферма жёстко защемлена в колонне. Передаёт реакции и момент. Уменьшает прогиб фермы в середине пролёта, но увеличивает усилия в колонне. Используется реже — при ограниченной высоте фермы или повышенных требованиях к жёсткости.

Связи между фермами

Фермы не работают поодиночке — они объединяются в пространственную систему с помощью связей. Без связей ферма может потерять устойчивость из плоскости (опрокинуться набок).

Горизонтальные связи — располагаются в плоскости верхних или нижних поясов. Обеспечивают совместную работу ферм, передают ветровую нагрузку на торцевые стены или вертикальные связи.

Вертикальные связи — располагаются между фермами в вертикальной плоскости. Передают ветровую нагрузку с горизонтальных связей на фундамент.

Прогоны — горизонтальные элементы, опирающиеся на верхние пояса ферм. Несут кровельный материал и одновременно выполняют функцию связей, обеспечивая устойчивость верхних поясов из плоскости фермы.

Распорки (растяжки) — диагональные элементы между фермами, предотвращающие крен ферм. Особенно важны во время монтажа, когда ферма ещё не раскреплена кровлей.

Элемент	Функция	Типовой профиль (ЛСТК)
Верхний пояс	Сжатие, несёт кровлю	С-профиль 150–300 мм, t = 2,0–4,0 мм
Нижний пояс	Растяжение	С- или U-профиль 100–250 мм, t = 1,5–3,0 мм
Раскосы	Передача поперечной силы	С-профиль 100–150 мм, t = 1,5–2,5 мм
Стойки	Локальная нагрузка, сжатие	С-профиль 100–150 мм, t = 1,5–2,0 мм
Фасонки	Соединение элементов в узлах	Пластина t = 3,0–6,0 мм
Прогоны	Несут кровлю, связи	С-профиль 150–250 мм, t = 1,5–2,5 мм

Пространственные и плоские фермы

По конструктивной схеме фермы делятся на плоские и пространственные.

Плоская ферма — все элементы расположены в одной плоскости. Это самый распространённый тип для кровельных конструкций. Плоская ферма воспринимает нагрузки только в своей плоскости и нуждается в связях для устойчивости из плоскости. Большинство ферм РЕДИКОН — плоские.

Пространственная ферма — элементы расположены в трёхмерном пространстве. Типичный пример — ферма с треугольным или прямоугольным поперечным сечением. Пространственные фермы устойчивы во всех направлениях и не нуждаются в дополнительных связях. Однако они сложнее в изготовлении и монтаже.

Когда нужна пространственная ферма:
— Пролёты свыше 24 м (повышенные требования к устойчивости)
— Кровли сложной формы (купола, шатровые конструкции)
— Конструкции с большими сосредоточенными нагрузками (подвесное оборудование)
— Эстетические требования (выставочные залы, атриумы)

Для большинства промышленных и коммерческих зданий с пролётами до 24 м оптимальны плоские фермы с системой связей — это проще, дешевле и надёжнее.

---

4. Расчёт нагрузок на ферму

Ферма — это не типовое изделие «с полки». Каждая ферма проектируется под конкретные нагрузки, которые зависят от региона строительства, назначения здания, типа кровли и многих других факторов. Правильный расчёт нагрузок — основа безопасной и экономичной конструкции.

Постоянные нагрузки

Постоянные нагрузки — это вес самой конструкции и всех элементов, постоянно находящихся на ней:

• Собственный вес фермы — зависит от пролёта и сечения профилей. Для ЛСТК-ферм: 5–15 кг/м² кровли.
• Вес прогонов — горизонтальные элементы между фермами. Ориентировочно 3–8 кг/м².
• Кровельный пирог:
• Профнастил (несущий): 5–12 кг/м²
• Утеплитель (минвата 150 мм): 8–12 кг/м²
• Пароизоляция: 0,5 кг/м²
• Гидроизоляция: 1–2 кг/м²
• Инженерные коммуникации — освещение, вентиляция, кабельные лотки: 3–10 кг/м²

Суммарная постоянная нагрузка для типовой кровли из профнастила и утепления: 25–50 кг/м² (0,25–0,50 кН/м²).

Снеговая нагрузка по ДБН

Снеговая нагрузка — наибольшая переменная нагрузка для кровельных конструкций в Украине. Её значение определяется по ДБН В.1.2-2:2006 «Нагрузки и воздействия» в зависимости от снегового района.

Украина разделена на 7 снеговых районов (по обновлённой классификации):

Снеговой район	Характеристическое значение, кПа (кг/м²)	Области
I	0,8 (80)	Крым (равнина), Запорожье (юг), Херсон
II	1,0 (100)	Одесса, Николаев, Запорожье (север), Днепр (юг)
III	1,2 (120)	Киев, Полтава, Днепр, Харьков, Винница
IV	1,4 (140)	Чернигов, Сумы, Житомир, Хмельницкий
V	1,6 (160)	Львов, Ровно, Тернополь, Волынь
VI	1,8 (180)	Ивано-Франковск, Закарпатье (долины)
VII	2,0 (200) и более	Карпаты (горные районы), Закарпатье (горы)

Важно: приведённые значения — характеристические (нормативные). Для расчёта по методу предельных состояний их умножают на коэффициент надёжности γf = 1,4.

Коэффициент формы кровли (μ) учитывает неравномерность распределения снега в зависимости от угла наклона:
— Угол 0–25°: μ = 1,0 (полная снеговая нагрузка)
— Угол 25–60°: μ уменьшается линейно от 1,0 до 0
— Угол >60°: μ = 0 (снег не задерживается)

Для двускатных кровель учитывают также неравномерную (одностороннюю) нагрузку снега — ветер может переносить снег на один скат.

Ветровая нагрузка

Ветровая нагрузка определяется по ДБН В.1.2-2:2006 и зависит от:

• Ветрового района — Украина разделена на 6 ветровых районов с характеристическим давлением ветра от 0,37 до 0,73 кПа.
• Типа местности:
• Тип I — открытая (степь, поле, берег моря)
• Тип II — пригород, сёла, леса
• Тип III — городская застройка
• Тип IV — центры крупных городов
• Высоты здания — давление ветра возрастает с высотой.
• Аэродинамических коэффициентов — зависят от формы здания и угла наклона кровли. Для кровель с углом наклона менее 12° — ветер создаёт отрывное (отрицательное) давление (отсос).

Для типовых одноэтажных промышленных зданий высотой до 10 м в пригороде ветровая нагрузка на кровлю составляет 0,15–0,40 кН/м².

Полезная нагрузка

Полезная нагрузка — это все нагрузки, не отнесённые к постоянным и климатическим:

• Подвесное оборудование: кран-балки (от 500 кг до нескольких тонн), тали, конвейеры
• Освещение: промышленные светильники, лотки с кабелями
• Вентиляция: воздуховоды, кондиционеры
• Пожаротушение: спринклерные системы, трубы
• Технологическая нагрузка: подвесные рельсы, монорельсы

Полезная нагрузка от подвесного оборудования определяется по фактическим данным или по ДБН В.1.2-2:2006 — не менее 0,5 кН/м² для промышленных зданий.

Комбинации нагрузок

Реальная ферма одновременно воспринимает несколько видов нагрузок. Еврокод (EN 1990) устанавливает правила их комбинирования для двух предельных состояний:

Предельное состояние несущей способности (ULS) — проверка на прочность и устойчивость:

q_d = γ_G × G + γ_Q × Q_1 + Σ(γ_Q × ψ_0 × Q_i)

Где: G — постоянная нагрузка, Q_1 — основная переменная (обычно снег), Q_i — сопутствующие переменные, γ — коэффициенты надёжности, ψ_0 — коэффициенты сочетания.

Предельное состояние эксплуатационной пригодности (SLS) — проверка на прогиб:

Допустимый прогиб фермы: L/200 для кровель без подвесного потолка, L/250 — с подвесным потолком. Где L — пролёт фермы.

Пример 1: склад в Днепре (III снеговой район)

Исходные данные: пролёт 12 м, шаг ферм 1,5 м, кровля — профнастил с утеплением минватой 150 мм.

• Постоянная нагрузка (кровельный пирог): 40 кг/м² × 1,35 = 54 кг/м²
• Снеговая нагрузка: 120 кг/м² × 1,5 = 180 кг/м²
• Ветровая (отсос для плоской кровли): учитывается как разгружающая
• Суммарная расчётная: ~234 кг/м²
• Погонная нагрузка на ферму (при шаге 1,5 м): 234 × 1,5 = 351 кг/м

Пример 2: ангар во Львове (V снеговой район)

Исходные данные: пролёт 18 м, шаг ферм 1,5 м, кровля — сэндвич-панель 100 мм.

• Постоянная нагрузка: 25 кг/м² × 1,35 = 34 кг/м²
• Снеговая нагрузка: 160 кг/м² × 1,5 = 240 кг/м²
• Суммарная расчётная: ~274 кг/м²
• Погонная нагрузка на ферму: 274 × 1,5 = 411 кг/м

Пример 3: навес в Херсоне (I снеговой район)

Исходные данные: пролёт 9 м, шаг ферм 1,5 м, кровля — профнастил без утепления.

• Постоянная нагрузка: 15 кг/м² × 1,35 = 20 кг/м²
• Снеговая нагрузка: 80 кг/м² × 1,5 = 120 кг/м²
• Суммарная расчётная: ~140 кг/м²
• Погонная нагрузка на ферму: 140 × 1,5 = 210 кг/м

Как видим, разница между I и V снеговыми районами — вдвое. Ферма, достаточная для Херсона, может быть недостаточной для Львова. Именно поэтому каждая ферма РЕДИКОН проектируется под конкретный регион.

Это ориентировочные расчёты. Фактическую нагрузку определяет инженер-конструктор с учётом всех факторов: геометрии здания, шага ферм, типа кровли, региона, назначения, рельефа местности, наличия соседних зданий (влияние на ветровую и снеговую нагрузку).

---

5. Технические характеристики ферм РЕДИКОН

Каждая ферма РЕДИКОН проектируется под конкретный объект, но существуют типовые параметры, помогающие ориентироваться на этапе предварительного планирования.

Спецификации по пролётам

Пролёт	Высота фермы	Шаг ферм	Вес 1 фермы*	Тип стали	Применение
6 м	0,6–1,0 м	1,0–1,5 м	40–70 кг	ЛСТК	Навесы, гаражи
9 м	0,9–1,5 м	1,0–1,5 м	70–120 кг	ЛСТК	Мастерские, СТО
12 м	1,2–2,0 м	1,0–1,5 м	120–200 кг	ЛСТК	Склады, ангары
18 м	1,8–3,0 м	1,0–1,5 м	200–350 кг	ЛСТК / горячекатаная	Производственные цеха
24 м	2,4–4,0 м	1,0–1,5 м	400–700 кг	Горячекатаная	Большие ангары

*Ориентировочно. Фактический вес зависит от нагрузок, конфигурации и сечения профиля.

Материалы и стандарты

ЛСТК-профили:
— Марка стали: S350GD+Z275 (предел текучести 350 МПа)
— Оцинкование: Z275 (275 г/м² цинка = 19,3 мкм на каждую сторону)
— Профили: С-образные и U-образные, высота 100–300 мм, толщина 1,5–4,0 мм
— Производство: холодное профилирование на автоматической линии

Горячекатаные профили:
— Марка стали: S235JR, S275JR или S355JR (предел текучести 235–355 МПа)
— Профили: равнополочные и неравнополочные уголки, швеллеры, двутавры
— Антикоррозионная защита: покраска (грунт + эмаль) или горячее оцинкование

Болтовое крепление:
— Болты М12 и М16, класс прочности 8.8
— Гайки М12 и М16, класс прочности 8
— Шайбы плоские и пружинные (гровер)
— Все болты оцинкованные

Допустимые деформации

Максимальный прогиб фермы определяется по ДБН В.1.2-2:2006 и Еврокоду 3:

• Кровля без подвесного потолка: L/200 (для пролёта 12 м — не более 60 мм)
• Кровля с подвесным потолком: L/250 (для пролёта 12 м — не более 48 мм)
• При наличии кранового оборудования: L/400 (для пролёта 12 м — не более 30 мм)

РЕДИКОН проектирует фермы с запасом: фактический прогиб обычно на 15–25% меньше допустимого.

Частота собственных колебаний — для ферм с подвесным оборудованием проверяется, чтобы избежать резонанса. Минимальная допустимая частота — 3 Гц для пешеходных нагрузок, 5 Гц — для кранового оборудования.

Огнестойкость металлических ферм

Стальные конструкции без дополнительной защиты имеют класс огнестойкости R15 (15 минут). Это означает, что при пожаре ферма сохраняет несущую способность в течение 15 минут. Для многих промышленных и складских зданий категорий Д и В этого достаточно по ДБН В.1.1-7:2016.

Однако для зданий с повышенными требованиями к пожарной безопасности (торговые центры, спортивные залы, общественные здания) нужна огнестойкость R30, R45, R60 или даже R90. Существуют три основных способа повышения огнестойкости:

1. Огнезащитные краски (тонкослойные покрытия)
— Толщина: 0,5–2,0 мм
— Принцип действия: при нагреве краска вспучивается, образуя теплоизоляционный слой толщиной 10–40 мм
— Обеспечивает: R30–R90 в зависимости от толщины слоя и сечения профиля
— Преимущества: минимальная толщина, эстетичный вид, возможность нанесения на оцинкованную поверхность
— Недостатки: стоимость, требует профессионального нанесения

2. Огнезащитные обмазки (толстослойные покрытия)
— Толщина: 10–40 мм
— Принцип действия: толстый слой минерального материала с низкой теплопроводностью
— Обеспечивает: R45–R150
— Преимущества: высокая эффективность, долговечность
— Недостатки: значительная толщина, непривлекательный внешний вид

3. Облицовка (конструктивная защита)
— Материал: гипсокартон, вермикулитовые плиты, минеральная вата
— Обеспечивает: R60–R240
— Преимущества: максимальная огнестойкость, возможность устройства подвесного потолка
— Недостатки: значительная масса, сложность монтажа, увеличение конструктивной высоты

Выбор способа огнезащиты определяется классом последствий здания, категорией пожарной опасности и требованиями ДБН. РЕДИКОН предоставляет рекомендации по огнезащите в составе проектной документации.

---

6. Изготовление ферм на заводе

Ферма РЕДИКОН — это заводской продукт, а не кустарное изделие. Каждый этап производства контролируется: от проектирования до маркировки готовых элементов. Это принципиально отличает заводскую ферму от конструкций, сваренных «на коленке» из металлобазы.

Проектирование и КМД-чертежи

Проектирование начинается с технического задания: пролёт, шаг ферм, тип кровли, регион (для определения климатических нагрузок), назначение здания.

Этапы проектирования:

1. Сбор нагрузок — инженер определяет постоянные, снеговые, ветровые и полезные нагрузки по ДБН и Еврокоду.
2. Выбор конструктивной схемы — тип фермы, высота, тип решётки, количество панелей.
3. Расчёт в ПК — используются программные комплексы SCAD Office или ЛИРА-САПР. Расчёт выполняется методом конечных элементов с учётом всех комбинаций нагрузок.
4. Подбор сечений — для каждого стержня подбирается профиль с минимальным сечением, удовлетворяющим условиям прочности, устойчивости и деформативности.
5. Расчёт узлов — проверка болтовых соединений на срез, смятие, растяжение.
6. Чертежи КМД (конструкции металлические деталировочные) — рабочие чертежи для производства. Каждый элемент фермы изображается со всеми размерами, отверстиями, маркировкой.

Результат проектирования: комплект КМД-чертежей, спецификация материалов, монтажная схема, ведомость болтового крепления.

Производственный процесс

Производство ЛСТК-ферм выполняется на автоматизированной линии:

1. Раскрой профиля. Оцинкованная рулонная сталь подаётся на профилегибочный стан, где формируется С- или U-образный профиль заданного сечения. Резка — на автоматической линии с ЧПУ, точность длины ±1 мм.
2. Перфорация отверстий. Болтовые отверстия пробиваются на координатно-пробивном прессе с ЧПУ. Точность расположения отверстий — ±0,5 мм. Заводская перфорация гарантирует совпадение отверстий при монтаже без подгонки и сверления на объекте.
3. Маркировка элементов. Каждый стержень маркируется: номер фермы, позиция элемента, ориентация (верх/низ, лево/право). Маркировка лазерная или краской через трафарет. Это критически важно для безошибочной сборки на объекте.
4. Комплектация. Элементы одной фермы собираются в пакет. К пакету прилагается: монтажная схема, спецификация элементов, комплект болтового крепления (болты, гайки, шайбы — с запасом 5%).

Для горячекатаных ферм производство включает дополнительные этапы:

1. Раскрой заготовок — нарезка уголков, швеллеров или двутавров на заготовки нужной длины.
2. Подготовка кромок — зачистка, разделка кромок под сварку.
3. Сборка на кондукторе — элементы фермы укладываются на кондукторный стенд (шаблон), обеспечивающий точное взаимное расположение.
4. Сварка — полуавтоматическая или ручная дуговая сварка. Сварщики должны иметь соответствующую квалификацию (аттестация НАКС или аналогичная).
5. Контроль сварных швов — визуальный, измерительный. Для ответственных конструкций — ультразвуковой или радиографический контроль.
6. Очистка — пескоструйная или дробеструйная очистка до степени Sa 2½ (ISO 8501-1).
7. Антикоррозионная защита — грунтовка + покраска (2–3 слоя) или горячее оцинкование погружением в расплав цинка (температура ~450°С).

Отличие заводской фермы от кустарной

На рынке Украины присутствуют как заводские производители (РЕДИКОН и другие), так и кустарные мастерские, предлагающие «фермы на заказ» из металлобазы. Разница принципиальная:

Параметр	Заводская ферма РЕДИКОН	Кустарная ферма
Проектирование	Инженерный расчёт в ПК (SCAD/ЛИРА)	«На глаз» или по типовому решению
Материал	Сертифицированная сталь с паспортом качества	Металл неизвестного происхождения
Точность изготовления	±0,5–1,0 мм (ЧПУ)	±5–10 мм (ручная разметка)
Оцинкование	Z275 (заводское, равномерное)	Отсутствует или неравномерное
Маркировка	Каждый элемент (лазерная/краской)	Отсутствует или минимальная
Монтажная схема	Детальная, с последовательностью сборки	Отсутствует
Гарантия	Есть, подтверждена расчётом	Нет
Ответственность	Юридическая (договор, проект)	Отсутствует

Риски кустарной фермы: недостаточная несущая способность (ферма может обрушиться под снегом), быстрая коррозия (без оцинкования), сложность монтажа (отверстия не совпадают), отсутствие юридической ответственности производителя.

Контроль качества

На каждом этапе производства выполняется контроль:

• Входной контроль материалов — проверка сертификатов на сталь, измерение толщины цинкового покрытия.
• Контроль геометрии — длина, прямолинейность, перпендикулярность торцов, расположение отверстий.
• Контроль сварных соединений (для горячекатаных ферм) — визуальный, измерительный, при необходимости — ультразвуковой.
• Контроль маркировки — соответствие маркировки чертежам КМД.
• Контрольная сборка — для нестандартных и ответственных конструкций выполняется контрольная сборка фермы на заводе.

Комплектация и маркировка

Готовый комплект ферм для отправки заказчику включает:

• Пакеты элементов (каждая ферма — отдельный пакет)
• Болтовое крепление с запасом 5%
• Монтажную схему (сборочный чертёж с нумерацией элементов)
• Спецификацию элементов
• Паспорт качества с подписью ОТК

Элементы упаковываются в пачки, обвязываются лентой, маркируются биркой с номером заказа и номером фермы. Пакеты рассчитаны на транспортировку стандартным грузовиком (длина до 13,6 м).

---

7. Монтаж ферм: пошаговая инструкция

Болтовой монтаж ЛСТК-ферм — одно из главных преимуществ продукции РЕДИКОН. Он не требует сварщиков, не повреждает оцинкование и может выполняться бригадой без специальной подготовки по предоставленной инструкции.

Необходимый инструмент и оборудование

Для монтажа ЛСТК-ферм РЕДИКОН нужен минимальный набор инструментов:

Основной инструмент:
— Гаечные ключи рожковые: 19 мм (для М12) и 24 мм (для М16)
— Гаечные ключи накидные: 19 мм и 24 мм
— Динамометрический ключ (диапазон 50–250 Нм) — для контроля момента затяжки
— Рулетка 10 м
— Строительный уровень 1,2 м или лазерный нивелир
— Маркер или мел
— Молоток слесарный

Вспомогательное оборудование:
— Лестницы или передвижные леса (высота — в зависимости от высоты колонн)
— Канаты капроновые (диаметр 10–12 мм) — для подъёма и растяжек
— Лебёдка ручная или электрическая (грузоподъёмность от 500 кг) — для ферм пролётом 9–12 м
— Стропы текстильные (грузоподъёмность от 1 тонны) — для подъёма краном
— Каски, страховочные пояса, рукавицы — средства индивидуальной защиты

Для ферм пролётом 18 м и более: автокран грузоподъёмностью от 16 тонн, стропы стальные, траверса (при необходимости).

Шаг 1. Подготовительные работы

Перед монтажом ферм необходимо:

• Проверить опорные конструкции — колонны или стены должны быть смонтированы, выверены по осям и высотным отметкам, бетон (если есть) — набрать проектную прочность (не менее 70% от проектной). Допустимое отклонение осей колонн — не более 5 мм.
• Принять конструкции — проверить комплектность по спецификации, целостность элементов, наличие маркировки. Повреждённые элементы (смятые, деформированные) — не монтировать, сообщить производителю.
• Разложить элементы — рассортировать по номерам ферм, подготовить площадку для сборки (ровная площадка размером не менее пролёта фермы × 3 м ширины).
• Ознакомиться с монтажной схемой — изучить последовательность сборки, нумерацию элементов, требования к затяжке болтов. Провести инструктаж бригады.

Шаг 2. Сборка фермы на земле

ЛСТК-фермы РЕДИКОН поставляются в разобранном виде. Сборка выполняется на земле в горизонтальном положении:

1. Разложить элементы поясов на ровной поверхности согласно монтажной схеме.
2. Соединить верхний пояс — стыковать профили, вставить болты, затянуть «от руки» (не до конца).
3. Соединить нижний пояс аналогично.
4. Установить раскосы и стойки — соединить пояса элементами решётки согласно маркировке.
5. Проверить геометрию — диагонали, прямолинейность, общие размеры.
6. Затянуть все болты динамометрическим ключом до проектного момента (указан в монтажной схеме).

Важно: не затягивайте болты окончательно до проверки геометрии. Сначала — «наживить» все болты, проверить размеры, затем — затянуть.

Время сборки одной фермы пролётом 12 м бригадой из 3 человек: 1,5–2,5 часа.

Шаг 3. Подъём и установка

Для ферм пролётом до 12 м (вес до 200 кг):
— Подъём вручную бригадой из 4 человек с помощью канатов и направляющих.
— Альтернатива: лебёдка с тросом, закреплённая на уже смонтированной конструкции.
— Ферму поднимают в проектное положение, опирая на опорные узлы колонн.

Для ферм пролётом 18 м и более (вес от 200 кг):
— Подъём автокраном. Стропование — за два узла верхнего пояса (в третях пролёта).
— Обязательно: растяжки для предотвращения раскачивания.

Шаг 4. Временное крепление

После установки фермы на опоры:
— Закрепить опорные болты (соединение фермы с колонной).
— Установить временные растяжки (канаты или проволоку) для удержания фермы в вертикальном положении до монтажа связей.
— Проверить вертикальность фермы уровнем или отвесом.

Первая ферма — самая ответственная. Она удерживается только временными растяжками до монтажа второй фермы и связей между ними.

Шаг 5. Монтаж связей между фермами

После установки второй фермы:
— Смонтировать горизонтальные связи по верхним поясам.
— Смонтировать вертикальные связи (крестовые или диагональные) между фермами.
— Смонтировать распорки между нижними поясами.

Только после монтажа связей можно снять временные растяжки. Связи обеспечивают пространственную жёсткость и устойчивость системы.

Шаг 6. Выравнивание и затяжка

• Проверить проектное положение всех ферм: вертикальность, расстояние между осями, отметки верхних поясов.
• Окончательно затянуть все болтовые соединения динамометрическим ключом.
• Моменты затяжки: М12 класс 8.8 — 79 Нм, М16 класс 8.8 — 190 Нм (указываются в проектной документации).

Шаг 7. Монтаж прогонов и кровли

• Установить прогоны на верхние пояса ферм. Прогоны крепятся болтами или самонарезающими винтами.
• Уложить кровельный материал (профнастил, сэндвич-панели) на прогоны.
• Кровля окончательно раскрепляет верхние пояса ферм и обеспечивает их устойчивость.

Типичные ошибки монтажа

1. Неполная затяжка болтов — болт «наживлён», но не затянут. Ферма может ослабнуть под нагрузкой. Решение: контроль динамометрическим ключом.
2. Снятие растяжек до монтажа связей — ферма без связей нестабильна, может упасть набок. Решение: растяжки снимают только после монтажа всех связей в блоке.
3. Неправильная ориентация элементов — стержень установлен «зеркально» или с поворотом на 180°. Решение: сверять маркировку с монтажной схемой.
4. Монтаж на неготовые опоры — колонны не выверены, бетон не набрал прочность. Решение: принять опорные конструкции актом.
5. Отсутствие прогонов во время монтажа — верхние пояса смежных ферм не соединены, риск потери устойчивости. Решение: монтировать прогоны сразу после установки блока из 2–3 ферм.
6. Сверление дополнительных отверстий — повреждает оцинкование и ослабляет сечение. Решение: при несовпадении отверстий — связаться с производителем, а не сверлить самостоятельно.
7. Монтаж в сильный ветер — ферма с большой парусностью может быть опрокинута ветром во время подъёма. Решение: монтаж при ветре свыше 10 м/с — запрещён.

---

8. Антикоррозионная защита

Металл и влага — вечные враги. Без антикоррозионной защиты стальная ферма в условиях Украины (влажный климат, перепады температур, конденсат) начнёт ржаветь уже через 1–2 года и потеряет несущую способность за 10–15 лет. Правильная защита продлевает срок службы конструкции до 50 лет и более.

Оцинкование Z275: как это работает

Оцинкование — нанесение слоя цинка на поверхность стали. Цинк защищает сталь двумя способами:

1. Барьерная защита — слой цинка физически изолирует сталь от влаги и кислорода, предотвращая окисление.
2. Электрохимическая (катодная) защита — цинк имеет более низкий электродный потенциал, чем железо. При повреждении покрытия (царапина, порез) цинк «жертвует» собой, окисляясь вместо стали. Поэтому даже повреждённая оцинкованная поверхность не ржавеет (в зоне повреждения).

Z275 означает: 275 г цинка на 1 м² поверхности (суммарно с двух сторон). Это соответствует толщине покрытия 19,3 мкм на каждую сторону. Z275 — стандартное покрытие для ЛСТК-профилей, рекомендованное для наружных конструкций в умеренном климате.

Долговечность оцинкования Z275:
— Категория С1 (сухая атмосфера, отапливаемые помещения): 80+ лет
— Категория С2 (умеренная атмосфера, неотапливаемые помещения): 50–80 лет
— Категория С3 (городская атмосфера, промышленные зоны): 30–50 лет
— Категория С4 (промышленная, морская атмосфера): 15–25 лет
— Категория С5 (агрессивная промышленная, морская): 10–15 лет

Для большинства объектов в Украине (категории С1–С3) оцинкование Z275 обеспечивает защиту на 50+ лет без какого-либо обслуживания.

Сравнение способов антикоррозионной защиты

Параметр	Оцинкование Z275	Покраска (грунт + эмаль)	Горячее оцинкование (погружением)
Толщина покрытия	19,3 мкм	80–150 мкм	60–100 мкм
Долговечность (С2)	50–80 лет	5–7 лет до перекраски	50–80 лет
Катодная защита	Да	Нет	Да
Стойкость к повреждениям	Высокая (самозаживление)	Низкая (ржавчина с царапины)	Высокая
Стоимость	Включена в профиль	Низкая (начальная)	Средняя–высокая
Стоимость обслуживания	Нулевая	Высокая (перекраска)	Нулевая
Применение	ЛСТК-профили	Горячекатаные конструкции	Готовые конструкции

Вывод: оцинкование Z275 — оптимальная защита для ЛСТК-ферм. Нулевая стоимость обслуживания за 50+ лет. Покраска — бюджетный вариант для горячекатаных конструкций, но требует регулярного обновления.

Категории коррозионной активности (ISO 12944)

При выборе антикоррозионной защиты важно определить категорию коррозионной активности среды, в которой будет эксплуатироваться ферма:

• С1 — очень низкая. Отапливаемые помещения с чистой атмосферой: офисы, магазины, школы. Оцинкование Z275 — с большим запасом.
• С2 — низкая. Неотапливаемые помещения с возможной конденсацией: склады, ангары, спортзалы. Оцинкование Z275 — оптимально.
• С3 — средняя. Городская и промышленная атмосфера с умеренным загрязнением, прибрежные зоны с низкой засолённостью. Оцинкование Z275 — достаточно для большинства случаев.
• С4 — высокая. Промышленные зоны с высокой влажностью, морское побережье, химические производства. Оцинкование Z275 + дополнительная защита (полимерное покрытие или краска по цинку).
• С5 — очень высокая. Агрессивная промышленная или морская среда. Необходимо горячее оцинкование погружением (60–100 мкм) + полимерное покрытие.

Для типовых объектов РЕДИКОН (склады, ангары, навесы, производственные здания) — категории С1–С3. Стандартное оцинкование Z275 обеспечивает защиту на весь срок эксплуатации здания.

Обслуживание оцинкованных конструкций: при категории С1–С3 обслуживание не требуется. Рекомендуется визуальный осмотр раз в 5–10 лет. При обнаружении механических повреждений — точечное ремонтное покрытие цинковым спреем.

Практические рекомендации по антикоррозионной защите

Для складов и ангаров (категория С2):
Стандартное оцинкование Z275 — достаточно. Дополнительная защита не нужна. Срок службы — 50+ лет. Единственное, что нужно — обеспечить вентиляцию помещения для предотвращения чрезмерной конденсации.

Для животноводческих помещений (категория С3–С4):
Аммиак и сероводород, выделяющиеся при содержании животных, ускоряют коррозию. Рекомендуется оцинкование Z275 + дополнительный слой полимерного покрытия или алюмоцинковое покрытие AZ150. Обязательна принудительная вентиляция.

Для химических производств (категория С4–С5):
Оцинкование Z275 может быть недостаточным. Рекомендуется горячее оцинкование погружением (толщина 60–100 мкм) + лакокрасочное покрытие по ISO 12944-5. Или применение нержавеющей стали (дороже, но долговечнее).

Для объектов на морском побережье (категория С4):
Солевой туман ускоряет коррозию. Рекомендуется оцинкование Z275 + полимерное покрытие. Для открытых конструкций (навесы, паркинги) — горячее оцинкование погружением.

Для неотапливаемых помещений с конденсатом:
Конденсат — главный враг металлических конструкций. Даже в категории С2 интенсивный конденсат может ускорить коррозию. Решение: обеспечить вентиляцию подкровельного пространства, устроить пароизоляцию, избегать «мостиков холода» в утеплении.

---

9. Преимущества ферм РЕДИКОН

Фермы РЕДИКОН — это заводской инженерный продукт. Каждая ферма проектируется, изготавливается и комплектуется на производстве. Это принципиально отличает нашу продукцию от конструкций, сваренных кустарным способом из металлобазы.

1. Точный заводской расчёт

Каждая ферма проектируется под конкретную снеговую, ветровую и полезную нагрузку вашего региона и объекта. Не «типовые решения из каталога», а индивидуальный инженерный расчёт по ДБН и Еврокоду 3. Результат: конструкция, которая гарантированно выдержит все нагрузки в течение срока эксплуатации.

Чем это отличается от конкурентов? Большинство продавцов ферм предлагают «типовые» конструкции без расчёта под конкретный объект. Ферма, рассчитанная для Херсона (I снеговой район, 80 кг/м²), не подходит для Львова (V район, 160 кг/м²) — разница в снеговых нагрузках вдвое. Без индивидуального расчёта вы рискуете получить либо конструкцию с недостаточной несущей способностью (опасно), либо чрезмерно массивную (переплата за лишний металл).

2. Болтовой монтаж без сварки

Соединение элементов фермы — болтами М12–М16 класса прочности 8.8. На строительной площадке сварка не нужна.

Что это даёт:
— Не нужны квалифицированные сварщики (экономия на рабочей силе)
— Не повреждается цинковое покрытие (сварка выжигает цинк, создавая зону коррозии)
— Быстрее в 2–3 раза по сравнению со сварным монтажом
— Возможность монтажа зимой и в дождь (сварка в таких условиях невозможна)
— Простой контроль качества (визуальный + момент затяжки)

3. Компактная доставка

Фермы РЕДИКОН транспортируются в разобранном виде — пакетами элементов. Один стандартный грузовик (13,6 м) вмещает комплект ферм на здание размером 12×30 м (10–12 ферм с шагом 3 м).

Экономия на доставке — до 40% по сравнению с перевозкой собранных ферм, требующих негабаритного транспорта.

4. Оцинкование Z275 — 50+ лет без обслуживания

275 г/м² цинка = защита от коррозии на 50+ лет в категории С2 (типовой склад или ангар). Без покраски, без перекраски, без обслуживания.

Для сравнения: покрашенную горячекатаную ферму нужно перекрашивать каждые 5–7 лет. За 50 лет это 7–10 циклов перекраски. Каждый цикл — леса, очистка, грунтование, покраска, простой здания. Стоимость обслуживания за 50 лет часто превышает стоимость самой фермы.

5. Монтаж без крана

ЛСТК-фермы пролётом до 12 м весят 120–200 кг. Монтаж выполняется бригадой из 3–4 человек вручную или с использованием лебёдки. Аренда автокрана не нужна.

Экономия: стоимость смены автокрана — от 8 000 грн. Для объекта с 10 фермами — минимум 2 смены = 16 000 грн. Для ЛСТК-ферм эти затраты = 0.

6. Маркировка и инструкция

Каждый элемент фермы маркирован: номер фермы, позиция, ориентация. К заказу прилагается монтажная схема (сборочный чертёж) с пошаговой последовательностью сборки.

Самостоятельный монтаж — реально. Бригада из 3–4 человек без опыта работы с ЛСТК, но с базовыми строительными навыками, способна смонтировать фермы по предоставленной инструкции.

Заводская ферма vs «ферма с базара»

На рынке Украины можно найти предложения «ферм на заказ» от небольших металлообрабатывающих мастерских по более низкой цене. Кажется, что выгоднее. Но давайте сравним, что именно вы получаете:

Заводская ферма РЕДИКОН:
— Индивидуальный расчёт под конкретный объект и регион
— Сертифицированная сталь S350GD+Z275 с паспортом качества
— Изготовление на автоматической линии с ЧПУ (точность ±0,5 мм)
— Оцинкование Z275 — защита на 50+ лет
— Маркировка каждого элемента, монтажная схема
— Комплектация болтовым креплением
— Юридическая ответственность (договор, проект, гарантия)

«Ферма с базара»:
— Без расчёта или «типовой размер»
— Металл неизвестного происхождения (может быть вторичная сталь с низкой прочностью)
— Ручное изготовление (разметка мелом, резка болгаркой, сверление дрелью)
— Без оцинкования (покраска грунтовкой «по желанию»)
— Без маркировки, без инструкции
— Без документации

Реальный риск: экономия 20–30% на ферме может обернуться обрушением кровли под снегом, коррозионным разрушением за 5–10 лет или невозможностью собрать конструкцию на объекте (отверстия не совпадают). В любом из этих случаев затраты на ликвидацию последствий многократно превысят «экономию».

---

10. Сферы применения

Ферма металлическая — универсальная несущая конструкция кровли. Везде, где нужно свободное пространство под крышей без колонн и промежуточных опор — работает ферма. Рассмотрим основные сферы.

Промышленное строительство

Ангары и складские комплексы — основная сфера применения металлических ферм. Пролёты 12–24 м позволяют создать большое безопорное пространство для хранения техники, товаров, оборудования. ЛСТК-фермы оптимальны для лёгких складов (без кранового оборудования) с пролётом до 18 м. Горячекатаные — для тяжёлых производственных цехов с кран-балками.

Производственные цеха — фермы обеспечивают возможность устройства подвесного оборудования: кран-балок грузоподъёмностью до 5 тонн, монорельсов, конвейерных систем. При этом ферма должна быть рассчитана на дополнительную нагрузку от оборудования.

Логистические центры — большие пролёты (18–24 м) без промежуточных опор обеспечивают свободное маневрирование погрузчиков и эффективное использование площади. Для логистических центров характерны повышенные требования к высоте помещения (8–12 м до низа фермы) и возможности устройства многоярусного стеллажного хранения.

Холодильные и морозильные склады — фермы для таких объектов рассчитываются с учётом дополнительного веса утепления (сэндвич-панели толщиной 100–200 мм), возможного обледенения конструкций и температурных деформаций. Оцинкование Z275 эффективно защищает от коррозии в условиях повышенной влажности и конденсата, неизбежных в холодильных складах.

Автосервисы и СТО — пролёты 9–12 м обеспечивают достаточное пространство для подъёмников и маневрирования автомобилей. Высота до низа фермы — не менее 4,5 м. Односкатные или двускатные фермы, оцинкование обязательно (агрессивная среда: масла, растворители, вода).

Сельское хозяйство

Зернохранилища — металлические фермы идеальны для перекрытия больших площадей хранения зерна. Пролёты 12–18 м, высота до конька 6–8 м. Оцинкование Z275 критически важно — зерновая пыль и влажность создают агрессивную среду.

Животноводческие фермы — коровники, свинарники, птичники. Пролёты 12–18 м. Требования: вентиляция (естественная или принудительная), стойкость к аммиачной среде. Для коровников и свинарников рекомендуется оцинкование Z275 с дополнительным полимерным покрытием, поскольку аммиак и сероводород от животных отходов создают агрессивную коррозионную среду (категория С3–С4). Для птичников — аналогичные требования, плюс учёт высокой влажности и температуры.

Овоще- и фруктохранилища — пролёты 12–18 м. Фермы должны выдерживать дополнительную нагрузку от утепления (сэндвич-панели 80–150 мм) и холодильного оборудования. Оцинкование Z275 эффективно в условиях повышенной влажности.

Сельскохозяйственные навесы — хранение техники, сена, удобрений. Пролёты 9–18 м. Открытые с одной или нескольких сторон. ЛСТК-фермы идеальны благодаря малому весу и стойкости к коррозии.

Теплицы промышленного типа — фермы с параллельными поясами для плоской или односкатной кровли. Пролёты 9–12 м. Минимальное количество теневых зон благодаря тонкому профилю ЛСТК.

Коммерческие и общественные здания

Торговые центры и рынки — фермы с параллельными поясами обеспечивают плоскую крышу и минимальную конструктивную высоту. Пролёты 12–18 м. Свободная планировка без колонн позволяет эффективно размещать торговые ряды.

Спортивные залы и бассейны — большие пролёты (18–24 м) без промежуточных опор. Двускатные треугольные фермы для скатных кровель. Требования к огнестойкости — R30 или выше.

Выставочные залы и конференц-центры — пролёты от 18 м. Фермы с параллельными поясами позволяют прокладывать инженерные коммуникации (вентиляция, освещение, акустические системы) в межферменном пространстве.

Автомойки и СТО — пролёты 9–12 м. Односкатные или двускатные фермы. Оцинкование обязательно — агрессивная среда (вода, моющие средства, химические реагенты). Для автомоек особенно важно обеспечить эффективное водоотведение с кровли и вентиляцию для удаления влажного воздуха.

Церкви и культовые сооружения — ЛСТК-фермы всё чаще используются при строительстве и реконструкции церквей, часовен и других культовых сооружений. Пролёты 9–18 м позволяют создать просторный неф без промежуточных колонн. Малый вес ЛСТК-конструкций особенно важен при реконструкции — новые фермы не перегружают существующие стены.

Частное строительство

Гаражи и мастерские — пролёты 6–9 м. ЛСТК-фермы обеспечивают большой пролёт при минимальном весе и стоимости. Монтаж без крана бригадой из 2–3 человек.

Навесы для автомобилей — односкатные фермы пролётом 6–9 м. Открытая конструкция без стен, только кровля на колоннах.

Навесы для бассейнов — защита от дождя и солнца. Лёгкие ЛСТК-фермы пролётом 6–12 м.

Надстройки на существующих зданиях — малый вес ЛСТК-ферм (в 2–3 раза меньше горячекатаных) позволяет устраивать кровлю при надстройке этажей без усиления фундамента. Это критически важно для реконструкции существующих зданий, где несущая способность стен и фундамента ограничена. ЛСТК-ферма пролётом 12 м весит 120–200 кг, тогда как аналогичная горячекатаная — 250–400 кг. При 10 фермах разница составляет 1,3–2,0 тонны — существенная нагрузка на существующие конструкции.

Фермы для солнечных электростанций

Отдельное направление — металлические фермы как основа для солнечных панелей на крышах промышленных и коммерческих зданий. Большие площади крыш складов и ангаров идеально подходят для размещения фотоэлектрических модулей.

Требования к фермам под солнечные панели:
— Дополнительная нагрузка от панелей: 15–25 кг/м² (в зависимости от типа)
— Ветровая нагрузка на панели (подъёмная сила): может превышать вес панелей в 2–3 раза
— Нагрузка от обслуживания: не менее 100 кг (вес монтажника с инструментом)
— Угол наклона кровли: оптимально 30–35° для максимальной генерации в Украине

ЛСТК-фермы с оцинкованием Z275 обеспечивают долговечность, сопоставимую со сроком службы самих панелей (25–30 лет), что делает их оптимальным решением для промышленных СЭС на крышах.

---

11. Стоимость и как заказать ферму

Что влияет на стоимость

Стоимость металлической фермы определяется комбинацией нескольких факторов:

• Пролёт — основной фактор. Увеличение пролёта требует большего сечения профилей и большего количества элементов решётки. Ферма пролётом 18 м стоит примерно в 2,5–3 раза больше, чем ферма 9 м.
• Тип фермы — треугольная ферма обычно дешевле фермы с параллельными поясами при том же пролёте (меньший расход металла благодаря более эффективной геометрии).
• Расчётная нагрузка — ферма для V снегового района (160 кг/м²) требует более массивных профилей, чем для I района (80 кг/м²). Разница в стоимости — до 30%.
• Материал — ЛСТК-ферма обычно дешевле горячекатаной при пролётах до 18 м (меньший расход металла + более дешёвый монтаж).
• Объём заказа — серийное изготовление однотипных ферм снижает стоимость единицы на 10–20% (меньше переналадок, эффективнее использование материала).
• Срочность — стандартный срок от 7 дней. Ускоренное изготовление — по договорённости.

Важно: стоимость фермы — это лишь часть стоимости кровли. Полная стоимость включает: проектирование, изготовление ферм, доставку, монтаж ферм, прогоны, связи, кровельный материал, водоотведение.

Структура стоимости кровли с металлическими фермами

Ориентировочное распределение стоимости для типового объекта (склад 12×30 м):

Статья затрат	Доля от общей стоимости
Проектирование	3–5%
Фермы (изготовление)	25–35%
Прогоны и связи	10–15%
Кровельный материал (профнастил/сэндвич)	20–30%
Доставка	5–8%
Монтаж	15–20%
Водоотведение, доборные элементы	3–5%

Как видим, фермы составляют лишь треть общей стоимости кровли. При этом именно фермы определяют несущую способность и долговечность всей системы. Экономить на фермах — значит рисковать всей кровлей.

Экономическое сравнение: ЛСТК vs горячекатаная ферма

При пролётах до 18 м ЛСТК-ферма обычно выгоднее горячекатаной не только по стоимости изготовления, но и по совокупной стоимости владения:

Статья	ЛСТК-ферма	Горячекатаная ферма
Изготовление	Базовая стоимость	+10–20%
Доставка	Компактная (экономия до 40%)	Негабаритная
Монтаж	Без сварщиков, без крана (до 12 м)	Сварщики + кран
Антикоррозионная защита (начальная)	Включена (оцинкование)	Покраска: +5–8%
Обслуживание (50 лет)	0 грн	Перекраска каждые 5–7 лет
Совокупная стоимость (50 лет)	Базовая	+30–60%

Как заказать: 5 шагов

Шаг 1. Заявка. Оставьте запрос через форму на сайте или в Telegram. Укажите:
— Пролёт (м) — расстояние между опорами
— Шаг ферм (м) — расстояние между соседними фермами
— Длина здания (м) — определяет количество ферм
— Назначение здания — склад, ангар, навес, цех и т.д.
— Регион — для определения снеговой и ветровой нагрузки
— Тип кровли — профнастил, сэндвич-панели, мембрана

Шаг 2. Расчёт. Инженер РЕДИКОН рассчитывает нагрузки (снеговую, ветровую, постоянную, полезную), подбирает тип фермы, определяет сечение профилей. Предварительная смета — бесплатно, в течение 1 рабочего дня.

Шаг 3. Согласование. Получаете:
— Чертежи КМД (конструкции металлические деталировочные)
— Спецификацию материалов
— Монтажную схему
— Смету

Вносите коррективы (при необходимости), утверждаете финальный вариант.

Шаг 4. Изготовление. От 7 рабочих дней после согласования. Срок зависит от объёма и загруженности производства. Серийное изготовление однотипных ферм — быстрее.

Шаг 5. Доставка + монтаж.
— Доставка — по всей Украине. Стандартным грузовиком (до 20 тонн). Фермы в разобранном виде — компактные пакеты.
— Монтаж — два варианта:
— Самостоятельный монтаж по инструкции РЕДИКОН
— Монтаж бригадой РЕДИКОН «под ключ»

Доставка по Украине

РЕДИКОН доставляет фермы по всей территории Украины. Логистика оптимизирована под разборные ЛСТК-конструкции:

• Упаковка: элементы собираются в пачки по фермам, обвязываются стальной лентой, маркируются бирками.
• Транспорт: стандартный грузовик (тент или открытая платформа), длина до 13,6 м, грузоподъёмность до 20 тонн.
• Разгрузка: вручную или манипулятором. Вес одного пакета — 100–400 кг.
• Срок доставки: 1–3 дня в зависимости от расстояния (от Днепра).

География доставки: РЕДИКОН доставляет конструкции по всей Украине — от Ужгорода до Харькова, от Чернигова до Одессы. Основные направления: Днепр, Киев, Харьков, Одесса, Львов, Запорожье, Полтава, Винница, Николаев, Кропивницкий. Для отдалённых населённых пунктов — доставка через транспортные компании-партнёры.

Предварительный расчёт стоимости доставки — вместе со сметой на фермы.

Гарантия и сопровождение

РЕДИКОН предоставляет гарантию на изготовленные конструкции в соответствии с договором. Гарантия покрывает:
— Соответствие конструкций проектной документации
— Качество материалов (сталь, оцинкование, болтовое крепление)
— Геометрическую точность изготовления

После завершения монтажа инженер РЕДИКОН может выполнить авторский надзор — проверить соответствие смонтированных конструкций проекту, правильность затяжки болтов и общее качество монтажа. Авторский надзор особенно рекомендуется при самостоятельном монтаже заказчиком.

---

12. Нормативная база

Проектирование, изготовление и монтаж металлических ферм в Украине регулируется комплексом государственных строительных норм (ДБН), гармонизированных с европейскими стандартами (Еврокоды).

Основные нормативные документы

ДБН В.2.6-198:2014 — «Стальные конструкции. Нормы проектирования». Основной документ для проектирования стальных конструкций в Украине, включая ЛСТК. Определяет требования к прочности, устойчивости, деформативности, соединениям, антикоррозионной защите.

Еврокод 3 (EN 1993) — «Проектирование стальных конструкций». Европейский стандарт, гармонизированный в Украине как ДСТУ-Н Б EN 1993. Состоит из нескольких частей:
— EN 1993-1-1 — общие правила и правила для зданий
— EN 1993-1-3 — дополнительные правила для холодноформованных профилей (ЛСТК)
— EN 1993-1-8 — проектирование соединений (болтовых и сварных)

ДСТУ-Н Б EN 1991-1-3:2010 — «Нагрузки на конструкции. Снеговые нагрузки». Определяет характеристические значения снеговых нагрузок для каждого региона Украины и методику их расчёта в зависимости от формы кровли.

ДСТУ-Н Б EN 1991-1-4:2010 — «Нагрузки на конструкции. Ветровые нагрузки». Определяет давление ветра в зависимости от ветрового района, типа местности и высоты здания.

ДБН В.1.2-2:2006 — «Нагрузки и воздействия». Общий документ по нагрузкам, определяющий комбинации нагрузок и коэффициенты надёжности.

ISO 12944 — «Лакокрасочные материалы. Защита от коррозии стальных конструкций защитными лакокрасочными системами». Определяет категории коррозионной активности среды (С1–С5) и требования к защитным покрытиям.

ДБН В.1.1-7:2016 — «Пожарная безопасность объектов строительства». Определяет требования к огнестойкости конструкций в зависимости от класса здания.

Сертификация и соответствие

РЕДИКОН изготавливает конструкции в соответствии с требованиями указанных нормативных документов. Каждый заказ сопровождается:

• Паспортом качества на конструкции
• Сертификатами на сталь (химический состав, механические свойства, толщина цинкового покрытия)
• Сертификатами на болтовое крепление (класс прочности, химический состав)
• Проектной документацией (расчёт, чертежи КМД)

При необходимости РЕДИКОН предоставляет расчётную записку для согласования проекта с контролирующими органами (ГАСИ, пожарная инспекция, технический надзор заказчика).

Почему важно соблюдать нормы

Проектирование ферм «на глаз» или по устаревшим нормам — прямая угроза безопасности. Нормативные документы устанавливают минимальные требования, проверенные десятилетиями опыта и аварийных расследований. Вот несколько примеров, почему это важно:

Снеговые нагрузки. В 2013–2014 годах аномальные снегопады в центральных областях Украины привели к обрушению десятков кровель складов и ангаров. Большинство из них были построены без расчёта на фактическую снеговую нагрузку региона.

Ветровые нагрузки. Для кровель с малым углом наклона (менее 12°) ветер создаёт отрицательное давление (отсос). Это означает, что кровлю может «сдуть» ветром. Без правильного расчёта ветровой нагрузки и соответствующего крепления кровельного материала это реальный риск.

Комбинации нагрузок. Ферма может выдерживать снег отдельно и ветер отдельно, но при одновременном действии нескольких нагрузок — обрушиться. Еврокод устанавливает правила комбинирования, учитывающие вероятность одновременного действия различных нагрузок.

РЕДИКОН выполняет расчёт каждой фермы по действующим нормативным документам. Это не маркетинговый ход — это единственный способ гарантировать безопасность конструкции.

---

Часто задаваемые вопросы (FAQ)

Что такое металлическая ферма и для чего она нужна?

Ферма металлическая — несущая стержневая конструкция кровли, перекрывающая большие пролёты (6–24 м) без промежуточных опор. Состоит из верхнего и нижнего поясов, соединённых раскосами и стойками. Применяется для ангаров, складов, торговых центров, спортзалов, навесов, зернохранилищ — везде, где нужно свободное пространство под крышей.

Какие типы ферм изготавливает РЕДИКОН?

РЕДИКОН изготавливает 4 типа ферм: двускатная треугольная (для скатных крыш, угол 15–30°), односкатная треугольная (для навесов и пристроек, угол 6–15°), с параллельными поясами двускатная (для плоских крыш) и с параллельными поясами односкатная (для технических зданий). Материал — ЛСТК-профиль (оцинкованный) или горячекатаная сталь.

На какой максимальный пролёт рассчитаны ваши фермы?

ЛСТК-фермы РЕДИКОН перекрывают пролёты до 18 м. Для пролётов 18–24 м и более используются фермы из горячекатаной стали. Стандартные пролёты: 6, 9, 12, 18 м. Нестандартные размеры — по индивидуальному расчёту.

Нужна ли сварка при монтаже ферм РЕДИКОН?

Нет. Фермы РЕДИКОН соединяются болтами М12–М16 класса прочности 8.8. Сварка на объекте не нужна — это сокращает время монтажа, не требует специалистов-сварщиков и сохраняет цинковое покрытие.

Какую нагрузку выдерживает ферма?

Расчётная нагрузка — до 200 кг/м² и более. Каждая ферма проектируется под конкретные условия: снеговая нагрузка (зависит от региона Украины), ветровая нагрузка, вес кровельного материала и дополнительная полезная нагрузка. Расчёт выполняется по ДБН В.2.6-198:2014 и Еврокоду 3.

Какой срок изготовления ферм?

От 7 рабочих дней после согласования чертежей. Срок зависит от объёма заказа и загруженности производства. Серийное изготовление однотипных ферм — быстрее. Каждая ферма маркируется, комплектуется креплением и инструкцией по монтажу.

Можно ли смонтировать ферму без крана?

Да, для ЛСТК-ферм пролётом до 12 м. Вес одной фермы — 40–200 кг в зависимости от пролёта. Монтаж выполняется бригадой из 3–4 человек вручную или с использованием лебёдки. Для пролётов 18 м и более рекомендуется автокран.

Чем ЛСТК-ферма лучше горячекатаной?

ЛСТК-ферма легче на 30–50%, не требует сварки на объекте, имеет заводское оцинкование (защита 50+ лет без обслуживания), транспортируется в разобранном виде. Горячекатаная ферма целесообразна для пролётов свыше 18 м и очень высоких нагрузок.

Подходят ли ваши фермы для установки солнечных панелей?

Да. Металлические фермы — оптимальная основа для солнечных электростанций на крыше. Ферма рассчитывается с учётом дополнительной нагрузки от панелей (15–25 кг/м²), ветровых нагрузок на панели и нагрузок от обслуживания. ЛСТК-фермы с оцинкованием Z275 обеспечивают долговечность, сопоставимую со сроком службы самих панелей (25–30 лет).

Какая огнестойкость металлических ферм?

Без дополнительной защиты — R15 (15 минут). Для повышения огнестойкости до R30–R90 применяют огнезащитные покрытия: тонкослойные (вспучивающиеся краски) или толстослойные (обмазки, облицовка). Выбор зависит от класса последствий здания по ДБН В.1.1-7:2016.

Можно ли усилить или отремонтировать существующую ферму?

Да. РЕДИКОН выполняет обследование, расчёт и усиление существующих металлических ферм. Типовые решения: установка дополнительных раскосов или стоек, усиление поясов накладками, замена повреждённых элементов. Перед усилением обязательно выполняется обследование и расчёт.

Как заказать расчёт фермы?

Отправьте запрос через форму на сайте или в Telegram с указанием: пролёт (м), шаг ферм (м), назначение здания, регион (для расчёта снеговой нагрузки). Инженер подготовит предварительный расчёт и смету бесплатно в течение 1 рабочего дня.

Можно ли использовать фермы РЕДИКОН для крановых зданий?

Да, но с ограничениями. ЛСТК-фермы рассчитаны на подвесное оборудование весом до 500 кг (тали, небольшие кран-балки). Для тяжёлых кран-балок (1–5 тонн и более) нагрузка от крана обычно передаётся на колонны через подкрановые балки, а не на фермы. Ферма при этом несёт только кровлю. Для каждого случая выполняется индивидуальный расчёт.

Какое минимальное количество ферм для заказа?

Минимальный заказ — от 1 фермы. Однако при заказе от 5 однотипных ферм серийное изготовление позволяет снизить стоимость за единицу на 10–15%. Для крупных объектов (от 20 ферм) скидка может достигать 20%.

Выполняете ли вы обследование существующих конструкций?

Да. РЕДИКОН выполняет техническое обследование существующих металлических конструкций: визуальный осмотр, измерение геометрии, оценка коррозионного состояния, поверочный расчёт несущей способности. По результатам обследования — заключение о возможности дальнейшей эксплуатации и рекомендации по усилению (при необходимости).

---

Автор: Роман Ткачук, инженер-конструктор РЕДИКОН Инжиниринг. Специализация — проектирование металлоконструкций и ЛСТК-каркасов. 600+ реализованных проектов.

---

Итоги

Металлическая ферма — ключевой несущий элемент любого большепролётного здания. От правильного выбора типа фермы, точного расчёта нагрузок и качества изготовления зависит безопасность, долговечность и экономичность вашего объекта.

Что важно запомнить:

1. Тип фермы определяется формой кровли и пролётом. Для большинства складов и ангаров оптимальна двускатная треугольная ферма.
2. Расчёт нагрузок — обязателен. Разница между I и V снеговыми районами Украины — вдвое. Ферма без расчёта — риск обрушения.
3. ЛСТК-фермы — оптимальное решение для пролётов до 18 м: легче, дешевле в монтаже, оцинкование на 50+ лет, болтовой монтаж без сварки.
4. Горячекатаные фермы — для пролётов свыше 18 м или экстремальных нагрузок.
5. Заводская ферма принципиально отличается от кустарной: индивидуальный расчёт, сертифицированные материалы, точное изготовление, маркировка, документация.
6. Оцинкование Z275 — защита от коррозии на 50+ лет без обслуживания. Для сравнения: покрашенную ферму нужно перекрашивать каждые 5–7 лет.

Нужна ферма для вашего объекта? Отправьте запрос — инженер РЕДИКОН подготовит бесплатный расчёт и смету в течение 1 рабочего дня.

---

Автор: Роман Ткачук, инженер-конструктор РЕДИКОН Инжиниринг. Специализация — проектирование металлоконструкций и ЛСТК-каркасов. 600+ реализованных проектов.

РЕДИКОН Инжиниринг — собственное производство: г. Днепр, ул. Сичеславская Набережная, 15А.
readycon.com.ua · ReadyCon@ukr.net · +38(067) 285-07-09
